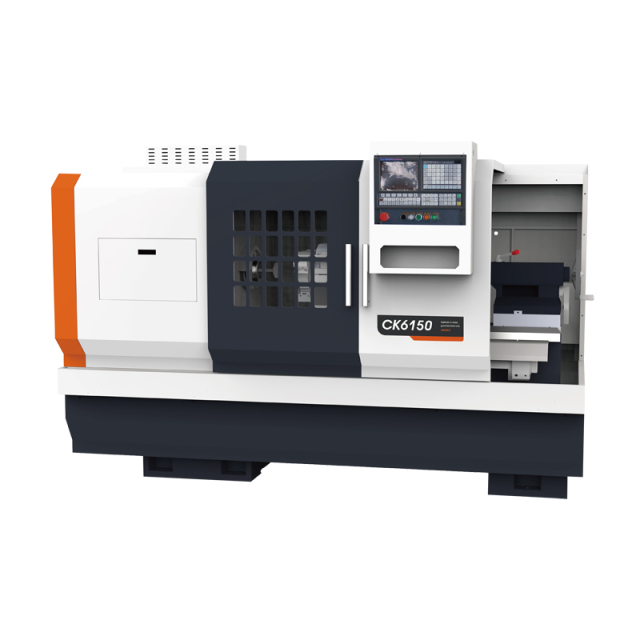

It can automatically turn various rotating surfaces, such as cylindrical surfaces, conical surfaces, and special surfaces, and it can perform groove cutting, threading, boring, reaming, and drilling, with high efficiency and strong applicability.
6 and 8-station electric turrets with high repeatability accuracy are optional.
The machine adopts an integral cast iron bed.
High base strength and widened cross slide are suitable for strong turning.
|
Specifications |
CK6140
|
CK6150
|
CK6160
|
|
Max. swing over bed |
400mm
|
500mm
|
600mm
|
|
Max. swing over cross slide |
240mm
|
250mm
|
395mm
|
|
Max. turning diameter (disc) |
400mm
|
500mm
|
600mm
|
|
Center distance |
550/750mm
|
1000/1500/2000mm
|
1000/1500/2000mm
|
|
Max. turning length |
420/620mm
|
850/1350/1850mm
|
850/1350/1850mm
|
|
Spindle nose |
A2-6/A2-8
|
A2-8/A2-11
|
A2-8/A2-11
|
|
spindle bore |
48/82mm
|
82/130mm
|
82/130mm
|
|
Spindle taper |
Collect Metric 90mm
|
Metric 90/140mm
|
Metric 90/140mm
|
|
Spindle speed |
150-2500/150-1800r/min
|
150-1800/150-800r/min
|
150-1800/150-800r/min
|
|
Spindle shift mode |
Stepless
|
Stepless
|
Stepless
|
|
Spindle motor power |
5.5/7.5kW
|
7.5/11kW
|
7.5/11kW
|
|
Chuck type |
Manual
|
Manual
|
Manual
|
|
Chuck size |
200/250mm
|
250/320/380mm
|
250/320/380mm
|
|
X/Z-axis rapid traverse |
6/8m/min
|
6/8m/min
|
6/8m/min
|
|
X/Z-axis servo motor torque |
4/6N.m
|
X: 5/7.5N.m
Z: 7.5/10/15N.m |
X: 5/7.5N.m
Z: 7.5/10/15N.m |
|
X/Z-axis travel |
X: 280mm
Z: 550/750mm |
X: 280mm
Z: 1000/1500/2000mm |
X: 325mm
Z: 1000/1500/2000mm |
|
Guide way |
Box way
|
Box way
|
Box way
|
|
Tool post |
4
|
4
|
4
|
|
Tool shank size |
20x20mm
|
25x25mm
|
25x25mm
|
|
Tailstock quill diameter |
60mm
|
75mm
|
75mm
|
|
Tailstock quill travel |
100mm
|
150mm
|
150mm
|
|
Tailstock taper |
MT4
|
MT5
|
MT5
|
|
Total rated power |
8/10kW
|
11/12/13kW
|
11/12/13kW
|
|
Total rated current |
17/21A
|
23/26/29A
|
23/26/29A
|
|
Machine weight |
1900/2200kg
|
2500/3000/3500kg
|
2800/3200/3600kg
|
|
Overall size |
2200/2350x1600x1800mm
|
2650/3250/3750x1700x1820mm
|
2650/3250/3750x1700x1820mm
|
