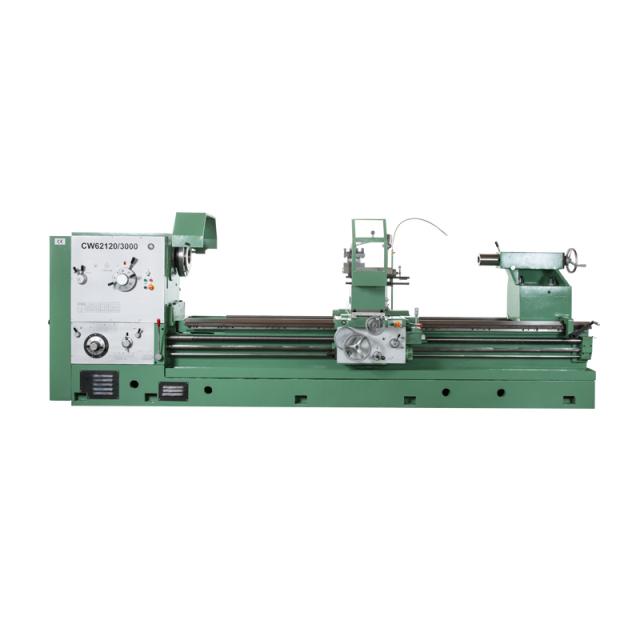

Bed width 600mm, the operation of cross handle on cross slide is convenient and universal.
The headstock box is hydraulically controlled by friction pads for forward and reverse turning, with hydraulic brake function.
The spindle has a three-support structure, and the three supports of the spindle adopt P5 grade precision bearings.
The bed adopts integral bed with high rigidity.
The machine is equipped with a separate oil pump for forced lubrication. The cross slide, compound rest and carriage can be moved quickly.
|
Specifications |
CW6163 |
CW6180(A) |
CW61100(A) |
CW61120(A) |
|
CW6263 |
CW6280(A) |
CW62100(A) |
CW62120(A) |
|
|
Max. swing over bed |
630mm |
800mm |
1000mm |
1200mm |
|
Max. swing over gap |
800mm |
1000mm |
1200mm |
1400mm |
|
Max. swing over cross slide |
345mm |
480mm |
680mm |
880mm |
|
Center distance |
1m 1.5m 2m 3m 4m 5m 6m 8m 10m 12m |
|||
|
Width of bed |
600mm |
|||
|
Max. weight of workpiece |
3t |
|||
|
Spindle bore |
105mm or 130mm (CW6180 or above) |
|||
|
Spindle taper |
120mm 1:16 |
|||
|
Spindle speed |
7.5-1000r/min (18 steps) |
7-720r/min (18 steps) |
||
|
Metric thread |
1-240mm (52 kinds) |
|||
|
Inch thread |
1-14TPI (26 kinds) |
|||
|
Moudle thread |
0.5-120MP (53 kinds) |
|||
|
Diametral thread |
1-28DP (24 kinds) |
|||
|
Longitudinal feed range |
0.1-24.3mm/r |
|||
|
Cross feed range |
0.05-12.15mm/r |
|||
|
Rapid feed: Longitudinal/Cross |
4/2m/min |
|||
|
Size of tool shank |
32x32mm |
|||
|
Cross slide travel |
370mm |
430mm |
520mm |
520mm |
|
Compound rest travel |
200mm (model A auto feed travel 170mm) |
|||
|
Sleeve diameter |
100mm |
120mm |
||
|
Sleeve taper |
MT6 |
|||
|
Sleeve travel |
240mm |
|||
|
Steady rest |
20-200mm |
|||
|
Follow rest |
20-135mm |
|||
|
Main motor |
11kW (15kW optional) |
|||
|
Rapid feed motor |
1.1kW |
|||
|
CW6163 |
1000mm |
4000kg |
3000x1710x1250mm |
|
|
1500mm |
4700kg |
3500x1170x1250mm |
||
|
2000mm |
5000kg |
4000x1170x1250mm |
||
|
3000mm |
5600kg |
5000x1170x1250mm |
||
|
4000mm |
6200kg |
6000x1170x1250mm |
||
|
5000mm |
6800kg |
7000x1170x1250mm |
||
|
6000mm |
7400kg |
8000x1170x1250mm |
||
|
8000mm |
8800kg |
10000x1170x1250mm |
||
|
10000mm |
10200kg |
12000x1170x1250mm |
||
|
12000mm |
11500kg |
14000x1170x1250mm |
||
