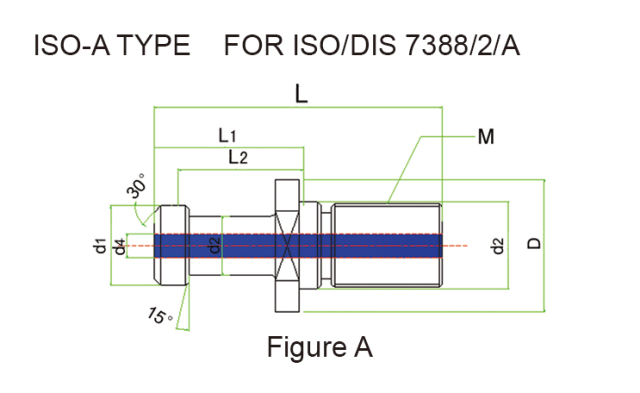

Figure A table
|
Type |
L |
L1 |
L2 |
D |
d1 |
d2 |
d3 |
d4 |
M |
|
ISO40-A |
54 |
26 |
20 |
23 |
19 |
14 |
17 |
7 |
M16 |
|
ISO50-A |
74 |
34 |
25 |
36 |
28 |
21 |
25 |
11.55 |
M24 |

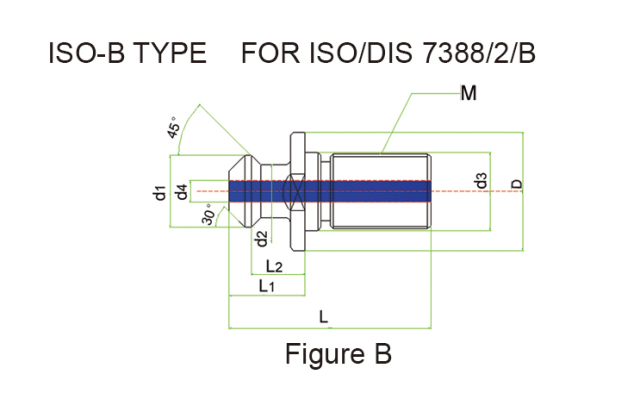

Figure B table
|
Type |
L |
L1 |
L2 |
D |
d1 |
d2 |
d3 |
d4 |
M |
|
ISO40-B |
44.5 |
16.4 |
11.15 |
22.5 |
18.95 |
12.95 |
17 |
7.35 |
M16 |
|
IS050-B |
65.5 |
25.5 |
17.95 |
37 |
29.1 |
19.6 |
25 |
11.55 |
M24 |
Figure A table
|
Type |
L |
L1 |
L2 |
L3 |
D |
d1 |
d2 |
d3 |
d4 |
d5 |
M |
|
MAZAK BT50 |
65.2 |
25.2 |
17.6 |
1.8 |
37 |
29 |
20.83 |
25 |
10 |
16 |
M24 |
|
MAZAK BT40 |
44.1 |
19.1 |
14 |
|
22 |
18.8 |
12.45 |
17 |
7 |
|
M16 |
|
MAZAK CAT40 |
41.1 |
16.1 |
11 |
|
22 |
18.8 |
12.45 |
17 |
7 |
|
M16 |
